| Socket | Intel LGA 1700 |
| Memorija (RAM) | DDR5 (5600 MHz) |

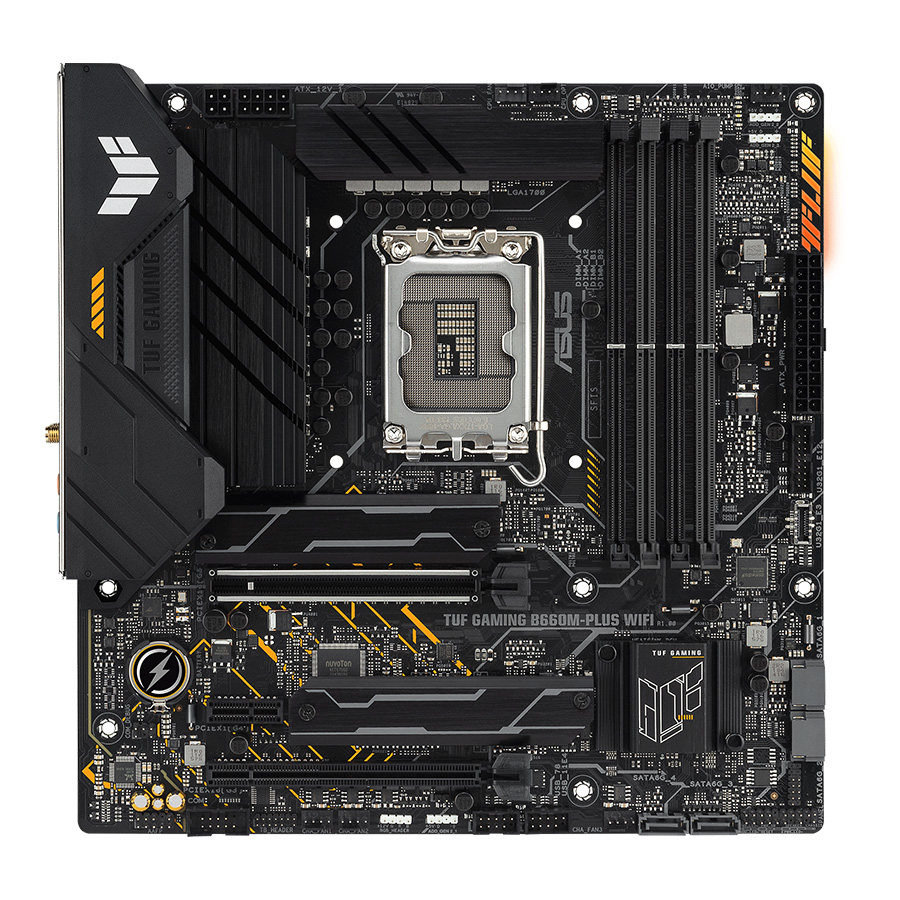

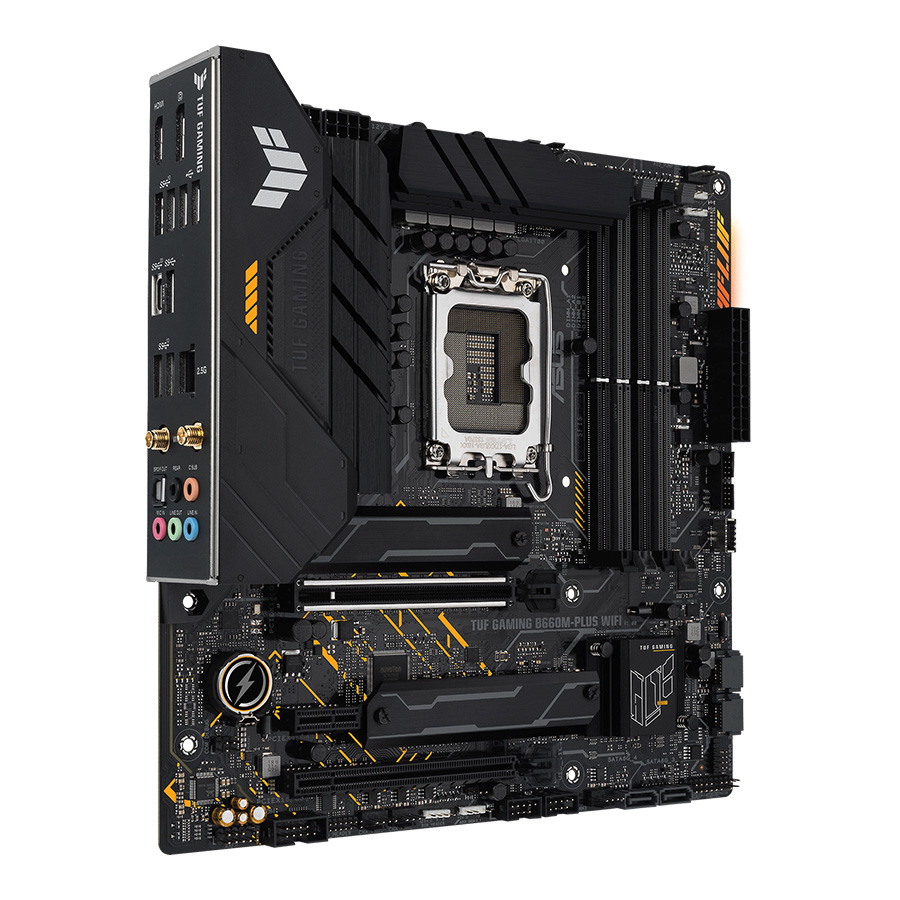

TUF GAMING B660M-PLUS WIFI
CPU
Intel® Socket LGA1700 za Intel® Core™, Pentium® Gold i Celeron® procesore 12. generacije*
Podržava Intel® Turbo Boost tehnologiju 2.0 i Intel® Turbo Boost Max tehnologiju 3.0**
* Pogledajte www.asus.com za listu podrške za CPU.
** Podrška za Intel® Turbo Boost Max Technology 3.0 zavisi od tipa procesora.
Čipset
Intel® B660 čipset
Memorija
4 x DIMM, maks. 128GB, DDR5 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800 Non-ECC, memorija bez bafera*
Dvokanalna arhitektura memorije
Podržava Intel® Extreme Memory Profile (XMP)
OptiMem II
*Podržani tipovi memorije, brzina podataka (brzina) i broj DRAM modula variraju u zavisnosti od CPU-a i konfiguracije memorije, za više informacija pogledajte www.asus.com za listu podrške za memoriju.
Grafika
1 x DisplayPort**
1 x HDMI® port***
*Grafičke specifikacije mogu se razlikovati od tipa CPU-a. Molimo pogledajte www.intel.com za sva ažuriranja.
** Podržava max. 4K@60Hz kao što je navedeno u DisplayPort-u 1.4.
***Podržava 4K@60Hz kao što je navedeno u HDMI 2.1.
**** Podrška za VGA rezoluciju zavisi od rezolucije procesora.
Slotovi za proširenje
Intel® procesori 12. generacije
1 x PCIe 5.0 x16 slot
Intel® B660 čipset*
1 x PCIe 3.0 x16 slot (podržava x4 način rada)
1 x PCIe 4.0 x1 slot
* Podržava Intel® Optane Memory H seriju na PCH priključku za PCIe.
Skladištenje
Total podržava 2 x M.2 slota i 4 x SATA 6Gb/s porta*
Intel® procesori 12. generacije
M.2_1 utor (tipka M), tip 2242/2260/2280
– Intel® procesori 12. generacije podržavaju PCIe 4.0 x4 način rada.
Intel® B660 čipset**
M.2_2 slot (Key M), tip 2242/2260/2280 (podržava PCIe 4.0 x4 način rada)
4 x SATA 6Gb/s porta
* Intel® Rapid Storage tehnologija podržava SATA RAID 0/1/5/10.
** Intel® Rapid Storage tehnologija podržava Intel® Optane Memory H seriju na PCH priključenim M.2 slotovima.
Ethernet
1 x Realtek 2.5Gb Ethernet
TUF LANGuard
Bežično i Bluetooth
Wi-Fi 6
2×2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
Podržava frekvencijski opseg 2,4/5 GHz
Bluetooth v5.2*
*Bluetooth v5.2 funkcija će biti spremna u Windows 11 ili novijim.
USB
USB stražnji (ukupno 8 portova)
1 x USB 3.2 Gen 2×2 port (1 x USB Type-C ® )
4 x USB 3.2 Gen 2 porta (4 x Type-A)
1 x USB 3.2 Gen 1 port (1 x Type-A)
2 x USB 2.0 porta (2 x Type-A)
Prednji USB (ukupno 7 portova)
1 x USB 3.2 Gen 1 konektor (podržava USB Type- C® )
1 x USB 3.2 Gen 1 zaglavlje podržava dodatna 2 USB 3.2 Gen 1 porta
2 x USB 2.0 zaglavlja podržavaju dodatna 4 USB 2.0 porta
Audio
Realtek 7.1 Surround Sound High Definition Audio KODEK
– Podržava: detekciju utičnica, višestruko strujanje, ponovni zadatak na prednjoj ploči
– Podržava reprodukciju do 24-Bit/192 kHz
Audio karakteristike
– Audio zaštita
– Predregulator snage smanjuje ulaznu buku kako bi osigurao konzistentne performanse
– Stražnji optički S/PDIF izlazni port
– Premium audio kondenzatori
– Namjenski slojevi audio PCB-a

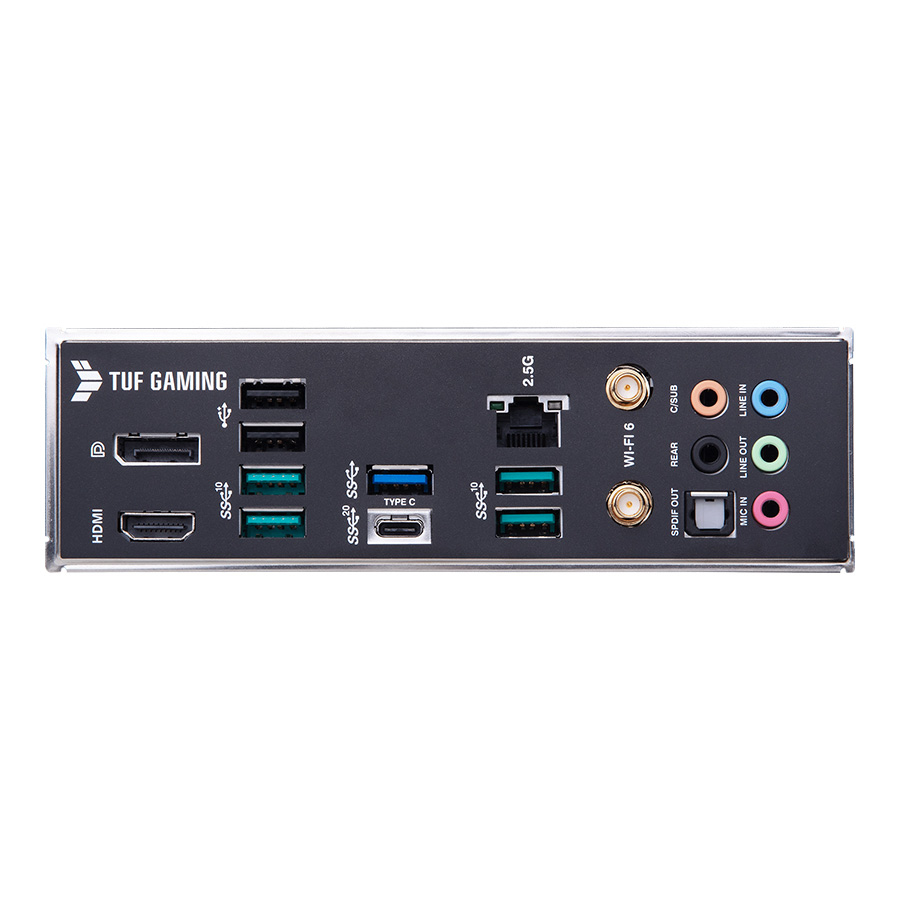

I/O portovi stražnje ploče
1 x USB 3.2 Gen 2×2 port (1 x USB Type-C ® )
4 x USB 3.2 Gen 2 porta (4 x Type-A)
1 x USB 3.2 Gen 1 port (1 x Type-A)
2 x USB 2.0 porta (2 x Type-A)
1 x DisplayPort
1 x HDMI ® port
1 x Wi-Fi modul
1 x Realtek 2.5Gb Ethernet port
5 x audio priključci
1 x optički S/PDIF izlazni port
Interni I/O konektori
Vezano za ventilator i hlađenje
1 x 4-pinski CPU ventilator
1 x 4-pinski CPU OPT priključak za ventilator
1 x 4-pinski priključak AIO pumpe
3 x 4-pinska utičnica za ventilator šasije
Vezano za snagu
1 x 24-pinski glavni konektor za napajanje
1 x 8-pinski +12V konektor za napajanje
1 x 4-pinski +12V konektor za napajanje
Vezano za skladištenje
2 x M.2 utora (tipka M)
4 x SATA 6Gb/s porta
USB
1 x USB 3.2 Gen 1 konektor (podržava USB Type- C® )
1 x USB 3.2 Gen 1 zaglavlje podržava dodatna 2 USB 3.2 Gen 1 porta
2 x USB 2.0 zaglavlja podržavaju dodatna 4 USB 2.0 porta
Razno
3 x adresabilna zaglavlja Gen 2
1 x AURA RGB zaglavlje
1 x Obriši CMOS zaglavlje
1 x zaglavlje COM porta
1 x Audio header prednjeg panela (AAFP)
1 x 20-3 pinski zaglavlje sistemske ploče sa funkcijom upada šasije
1 x Thunderbolt™ zaglavlje
Posebne karakteristike
ASUS TUF PROTECTION
– DIGI+ VRM (- Digitalni dizajn napajanja sa DrMOS)
– Poboljšana DRAM zaštita od prekomjerne struje
– ESD čuvari
– TUF LANGuard
– Zaštita od prenapona
– SafeSlot
– Stražnji ulaz/izlaz od nerđajućeg čelika
ASUS Q-Design
– M.2 Q-zasun
– Q-DIMM
– Q-LED (CPU [crveno], DRAM [žuto], VGA [bijelo], uređaj za pokretanje [žuto zeleno])
– Q-utor
ASUS Thermal Solution
– VRM dizajn hladnjaka
– M.2 hladnjak
ASUS EZ-DIY
– Zaštita poluge CPU socketa
– ProCool
– Unaprijed montiran I/O štit
SafeDIMM
AURA Sync
– AURA RGB zaglavlje
– Adresibilna zaglavlja Gen 2
Funkcije softvera
Ekskluzivni ASUS softver
Armory Crate
– AURA Creator
– AURA Sync
– Fan Xpert 2+
– Dvosmjerno AI poništavanje buke
AI Suite 3
– Uslužni program za performanse i uštedu energije
TurboV EVO
EPU
DIGI+ VRM
TUF GAMING CPU-Z
DTS audio obrada
MyASUS
Norton Anti-virus softver (besplatna probna verzija)
WinRAR
UEFI BIOS
ASUS EZ-DIY
– ASUS CrashFree BIOS 3
– ASUS EZ Flash 3
– ASUS UEFI BIOS EZ Mode
BIOS
128 Mb Flash ROM, UEFI AMI BIOS
Upravljivost
WOL od PME, PXE

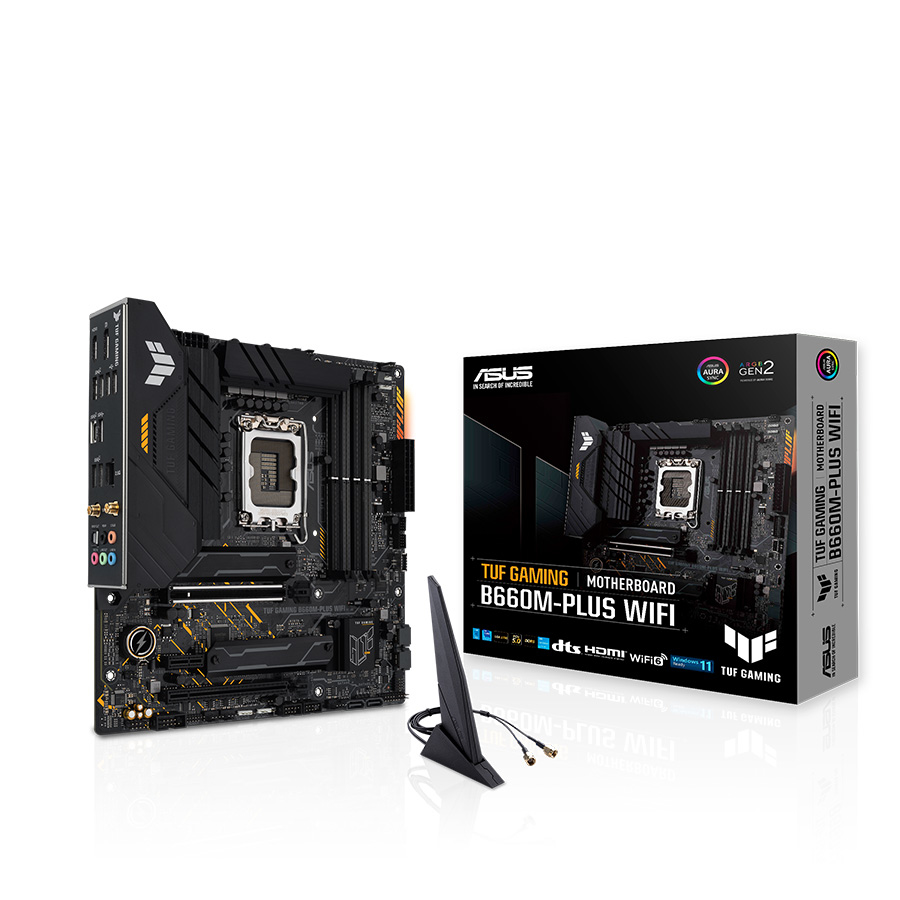

Dodaci
Kablovi
2 x SATA 6Gb/s kabla
Razno
1 x ASUS Wi-Fi pokretna antena
1 x M.2 gumeni paket
1 x M.2 SSD paket vijaka
1 x TUF Gaming naljepnica
Instalacijski medij
1 x DVD sa podrškom
Dokumentacija
1 x TUF sertifikacija
1 x Uputstvo za upotrebu
Operativni sistem
Windows ® 11 64-bit, Windows ® 10 64-bit
Form Factor
mATX Form Factor
9,6 inča x 9,6 inča (24,4 cm x 24,4 cm)
